盘扣式脚手架是一种多功能的脚手架,用途也十分广泛。

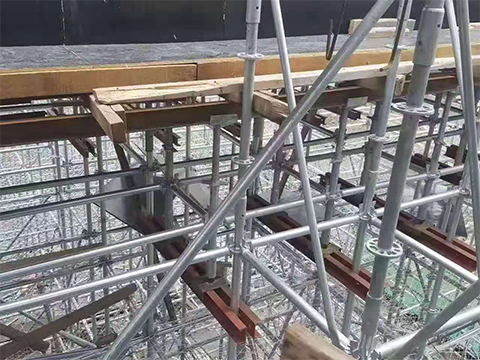

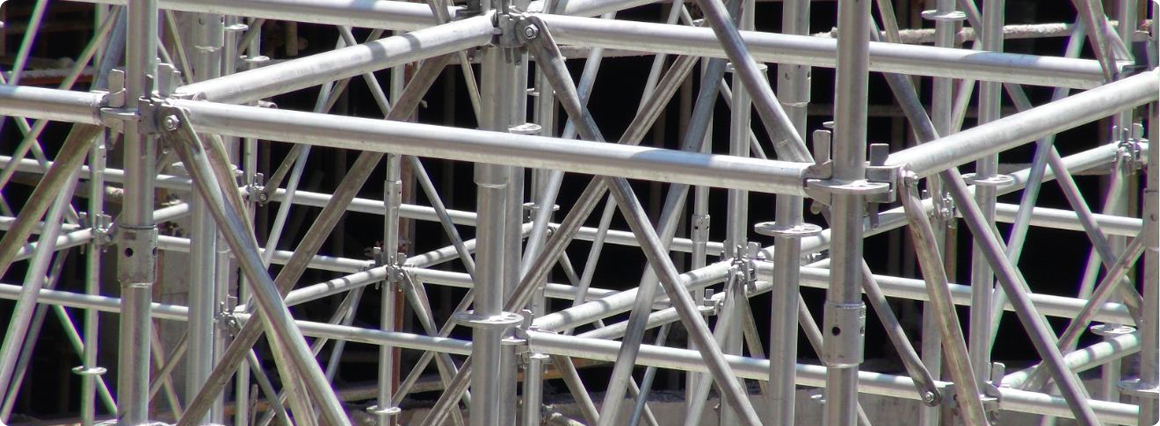

盘扣式脚手架钢管支架系统: 盘扣式脚手架是一种新型建筑施工配套产品,是继碗扣式脚手架之后的升级换代产品,该产品支撑架分为立杆、横杆及斜杆,圆盘上有八个孔,四个小孔为横杆专用,四个大孔为斜杆专用。横杆、斜杆的连接方式均为插销式的,可以确保杆件与立杆牢固连接。横杆、斜杆接头依管的圆弧制造,与立杆钢管呈整面接触,敲紧插销后,呈三点受力(接头上下二点及插销对圆盘一点)可牢牢固定增加结构强度并传递水平力,横杆头与钢管身采用满焊固定,力量传递无误。而斜杆头为可转动接头,以铆钉将斜杆与钢管身固定。立杆的连接方式是外套式套管连接,可省却材料遗失及整理的麻烦,主要用于高层楼宇建设和现代化交通网络。
1、技术先进:圆盘式的连接方式是国际主流的脚手架连接方式,合理的节点设计能都达到个杆件传力均通过节点中心,是脚手架的升级换代产品,技术成熟、连接牢固、结构稳定、安全可靠。
2、原材料升级:主要材料全部采用低合金结构钢(国际Q355B),强度高于传统脚手架的普碳钢管(国标Q235B)的1.5-2倍。
3、热镀锌工艺:主要部件均采用内、外热镀锌防腐工艺,既提高了产品的使用寿命,又为安全提供了进一步的保证,同时又做到美观、漂亮。
4、可靠的品质:该产品从下料开始,整个产品加工要经过20道工序,每道工序均采用专机进行,减少认为因素的干预,特别是横杆、立杆的制作,采用自主开发的全自动焊接专机,做到了产品精度高、互换性强、质量稳定可靠。
5、承载力大:以48系列标准支撑架为例,压力测试实验高度为8米、间距为1.2*0.9米,斜拉杆满搭,47吨破坏荷载,单支立杆的允许承载力为11.7吨,是传统产品的2-3倍。
6、用量少、重量轻:一般情况下,立杆的间距为0.9米、1.2米、1.5米,横杆的内架步距为1.5米,外架步距为2米,所以相同支撑体积下的用量会比传统产品减少1/2-1/3.
7、组装快捷、使用方便、节省费用:由于用量少、重量轻,操作人员可以更加方便地进行组装,搭拆费、运输费、租赁费、维护费都会相应的节省,一般情况下可以节省30%。
特点:
盘扣式脚手架是一种多功能的脚手架,具有很多明显优势是传统脚手架所不具备的,下面是盘扣式脚手架的几大特点∶
结构简单,拆搭方便:由立杆、横杆、斜拉杆三类构件组成,立杆、横杆和斜拉杆全部在工厂内制成,一是最大限度地防止了传统脚手架活动零配件易丢失,易损坏的问题,减少施工单位的经济损失;二是无任何活动锁紧件,最大限度地防止了传统脚手架活动锁紧件造成的不安全隐患。
功能多,适用性强 :根据具体施工要求,能组成模数为0.6m的多种组架尺寸和荷载的单排、双排脚手架、支撑架、支撑柱、物料提升架等多种功能的施工装备,并能做曲线布置。脚手架能与可调下底托、可调上托、双可调早拆、挑梁、挑架等配件配合使用,可与各类钢管脚手架相互配合使用,实现各种多功能性。一是可在任何不平整斜坡及阶梯型地基上搭设;二是可支撑阶梯形模板,可实现模版早拆;三是可实现部分支撑架早期拆除,可搭设通行道,挑檐飞翼;四是可配合搭设爬架、活动工作台、外排架等,实现各种功能支护作用;五是可作为仓储货架,可用于搭设各种舞台,广告工程支架等,其立杆具有按500mm模数任意接长的功能,还具有倒头对接使用功能 ,为特别高度尺寸的使用提供了便利条件。轮盘式多功能钢管脚手架还为大型标准化模板的使用,为新型模板的挂接、安装、固定提供了技术支持。

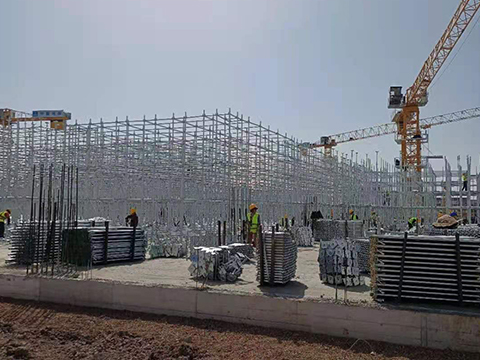

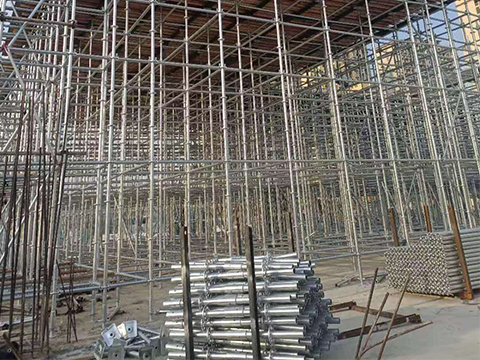

用途:盘扣式脚手架用途十分广泛,一般高架桥等桥梁工程,隧道工程,厂房,高架水塔,发电厂,炼油厂…等以及特殊厂房的支撑设计,也适用于过街天桥,跨度棚架,仓储货架,烟囱、水塔和室内外装修,大型演唱会舞台、背景架、看台、观礼台、造型架、楼梯系统,晚会的舞台搭设、体育比赛看台等工程。
